Как устроен натяжитель верхней нити - «Ремонт швейных машин»

Регулятор натяжения верхней нити часто становится причиной различных дефектов строчки, таких как обрыв нитки, петляние верхней нитки и др. Неправильное натяжение нити приводит также к стягиванию ткани в строчке, появлению нижней нитки сверху или наоборот и др.

Разобрать (собрать) и настроить правильную работу натяжителя у многих швейных машинок можно своими руками, в том числе и промышленных машин. В этой статье мы объясним, как устроен натяжитель верхней нитки швейных машин типа ПМЗ, швейных машинок типа Чайка, бытовых современных швейных машин и оверлоков а также промышленных машин старого образца (22, 97 класс и др.)

Натяжитель верхней нити швейной машины Подольск

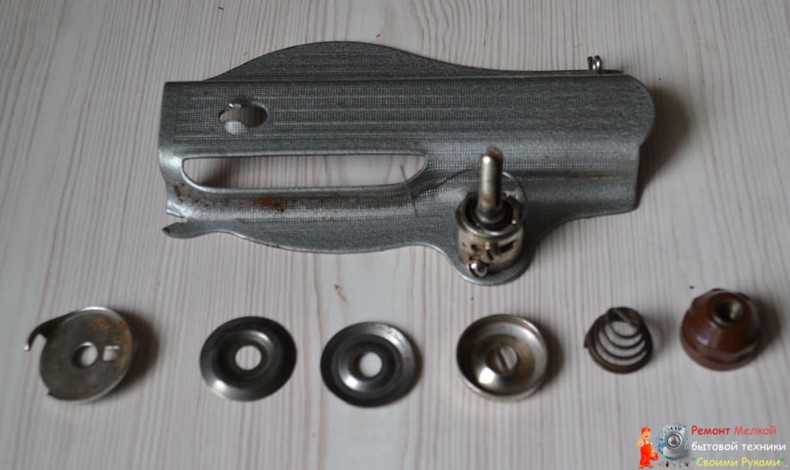

На этом фото показана последовательность расположения частей натяжителя верхней нити швейной машины Подольск, Зингер и других старых машинок ручного и ножного привода.

Кроме этих деталей регулятор натяжения верхней нитки имеет и другие части. В первую очередь компенсационную пружину и стержень, разжимающий шайбы (тарелочки) при поднятой лапке.
С помощью этих винтов регулируется степень раздвижения тарелочек и поворота компенсационной пружины. Одновременно крайний винт крепит натяжитель к фронтальной крышке.

Регулятор натяжения верхней нитки (Чайка)

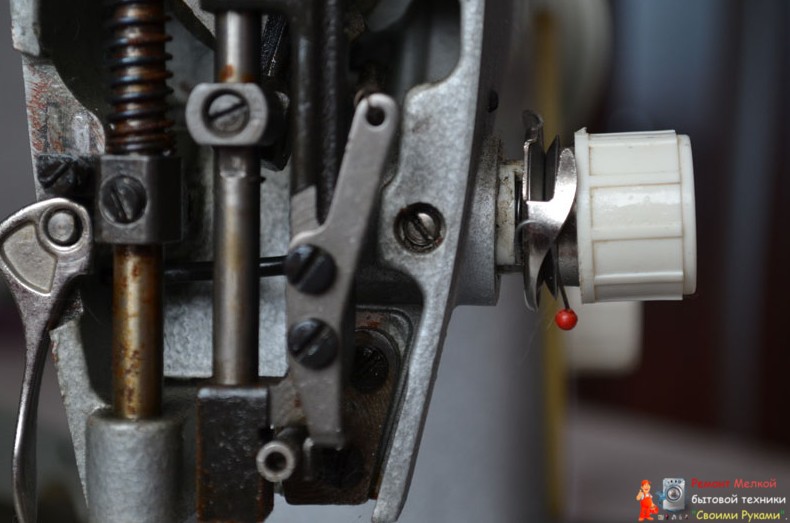

Винт крепления натяжителя к корпусу швейной машины Чайка хорошо видно на этом фото. Именно он чаще всего становится причиной сбоя работы машинки. Пластмассовый корпус натяжителя плохо удерживается винтом и от вибрации он смещается и даже "вываливается" из своего посадочного гнезда.

Обратите внимание, что ослабление натяжения нитки у Чайки происходит с помощью длинного изогнутого стержня.

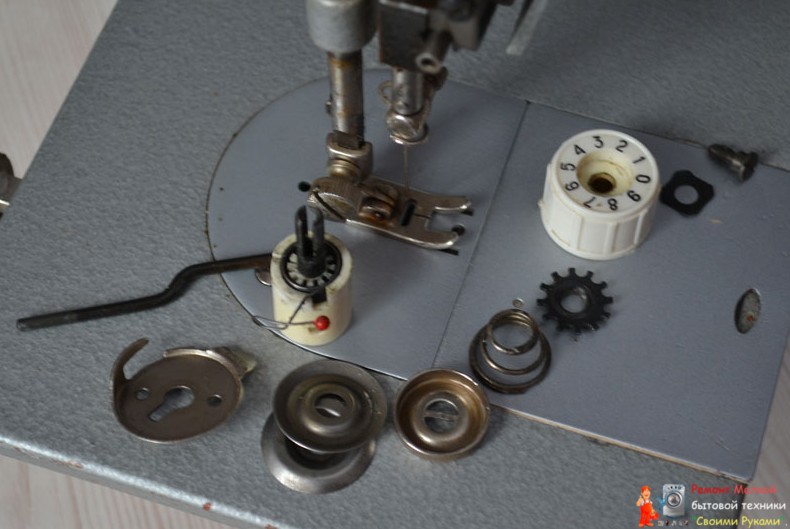

На этом фото последовательно разложены детали натяжителя верхней нитки швейной машины Чайка.

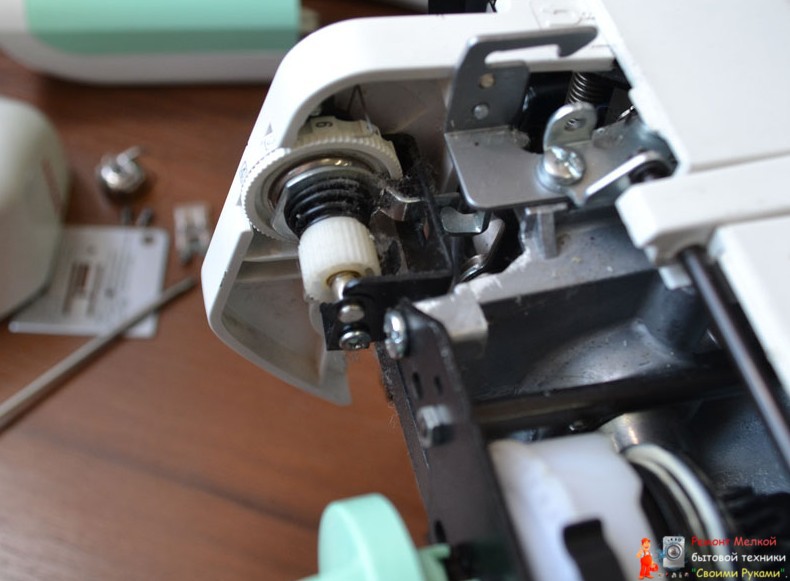

Устройство натяжителя современной модели

Устройство натяжителя современной модели швейной машины отличается от машинок типа Подольск, Чайка и других. Конструкция современного регулятора натяжения нити не предусматривает ремонт в домашних условиях. Тем более, что надежность такой конструкции во много раз превосходит устаревшие модели натяжителей и необходимости в его разборке и сборке нет.

Единственное, что можно и нужно иногда делать своими руками, это удалять начес и другие загрязнения, скапливающиеся между тарелочками. Раздвиньте их отверткой или шилом и очистите жесткой кисточкой (для клея).

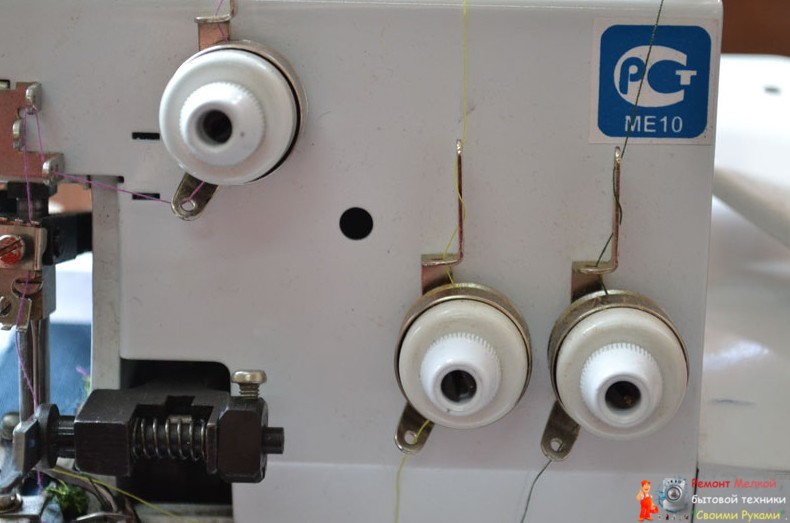

Натяжители оверлока требуют периодической чистки

Натяжители оверлока в отличие от швейной машины требуют обязательной периодической чистки. Количество нитки проходящей через натяжители оверлока за годы работы, особенно нити петлителей, достигает иногда десятки километров. В результате между тарелочками скапливаются очесы, пух, обрывки нитки и т.д. Со временем они уплотняются, и тарелочки натяжителя перестают полноценно прижимать нить. Натяжение нити меняется и в результате меняется и внешний вид строчки.

Разобрать натяжитель оверлока несложно, поскольку устроен он намного проще, чем натяжитель швейной машинки. У него нет компенсационной пружины и стержня, отжимающего шайбы натяжителя.

Натяжитель верхней нити промышленной швейной машины

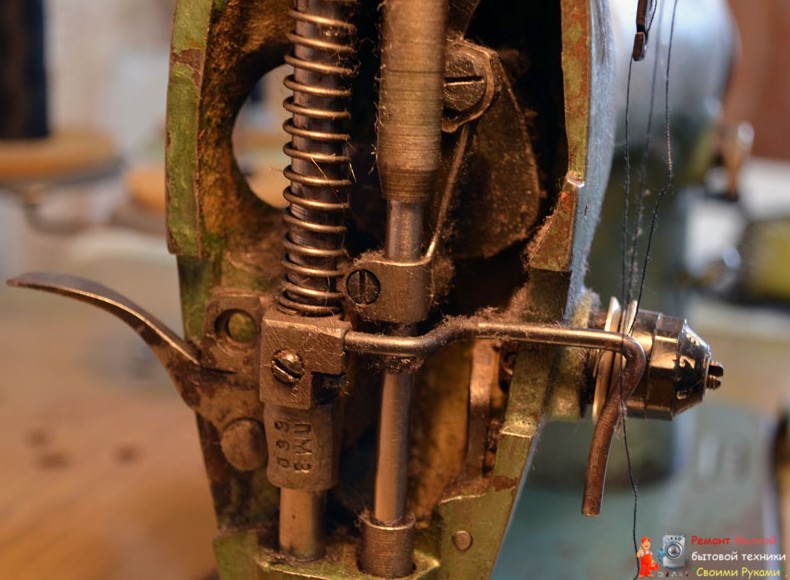

Вот так выглядит механизм отключения натяжения верхней нитки промышленной швейной машинки 22 класса. Разобрать его совсем несложно и последовательность сборки практически ничем не отличается от натяжителя швейной машинки типа Подольск.

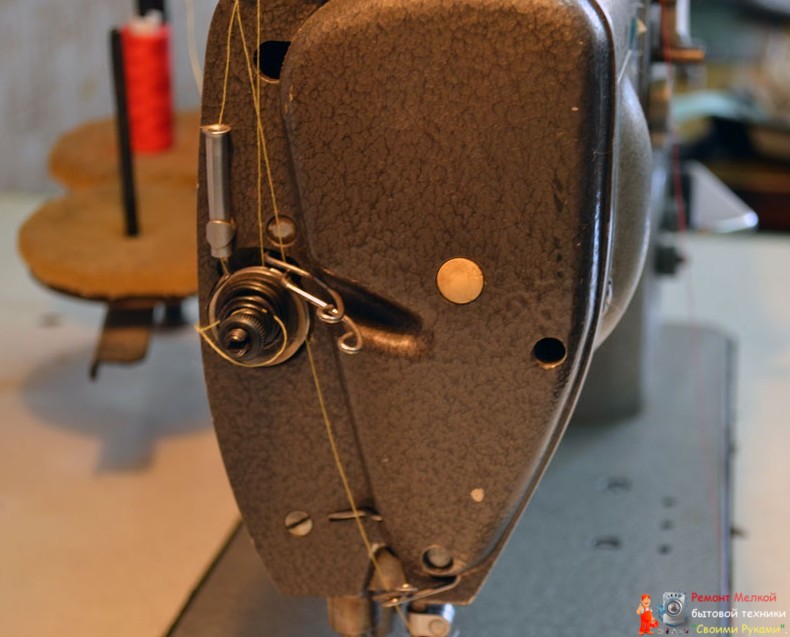

У промышленных машин натяжитель может находиться на фронтальной части. Это такие промышленные машины как 97 класс, Текстима и др.

Несмотря на то что натяжитель находится с фронтальной части, устройство его ничем не отличается от натяжителей других мирок промышленных машин челночного стежка.

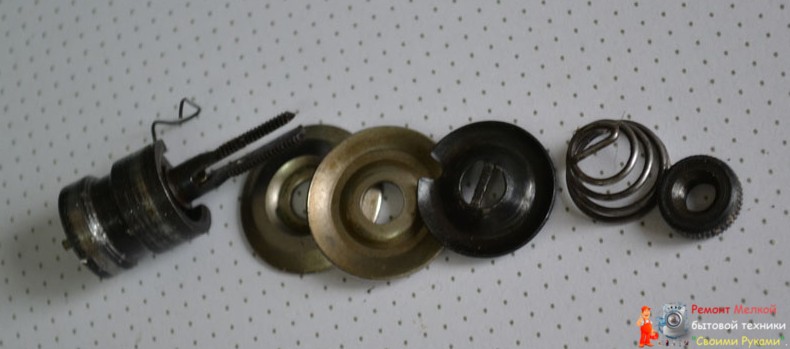

На этом фото видно как нужно правильно собирать и разбирать натяжитель верхней нитки промышленной машинки.
