Зубчатый швейный ремень - «Ремонт швейных машин»
Термин швейный ремень подразумевает, прежде всего, ремень электропривода у таких швейных машин как Чайка, Подольская 142, Веритас и др. Правда, у швейных машин Веритас старого образца, кроме ремня привода двигателя имеется еще и плоский капроновый ремень внутри корпуса машинки. Он соединяет верхний и нижний вал, благодаря чему машинка работает мягко и тихо.
К термину швейный ремень можно отнести и ремешок ножного привода из сыромятной кожи. Но в данной статье речь пойдет про зубчатый швейный ремень, который чаще всего используется в современных моделях швейных бытовых машин с горизонтальным челноком.
В статье Пропуски стежка у современных бытовых швейных машин рассматривается случай, когда причиной появившегося сбоя в работе машинки становится приводной зубчатый ремень, отвечающий за синхронную работу главного и нижнего вала. Этот швейный ремень находится внутри пластикового корпуса, и регулировать его натяжение, а тем более установить правильное положение можно лишь после снятия лицевой половинки корпуса.
Если вы решили самостоятельно выставить правильное положение зубчатого ремня статья Как разобрать швейную машинку поможет вам "добраться" до него.
1. Зубчатый ремень влияет на положение иглы
Для того чтобы швейная машина надежно образовывала стежки положение иглы по отношению к носику челнока должно иметь определенные параметры. При поднимании иглы с нижнего положения на 1.8-2.0 мм носик челнока должен своевременно подойти к ней и занять позицию выше ушка иглы. В этот момент на игле образуется напуск верхней нити и появляется петля, которую захватывает челнок. Затем он обводит верхнюю нитку вокруг нижней нитки и скидывает их. Образуется стежок. Оптимальное расстояние между носиком челнока выше и ушком иглы (h) должно быть в пределах 1.5-2.0 мм.
Когда швейная машинка испытывает максимальные нагрузки, не предусмотренные заводом изготовителем, этот зазор (h) может измениться. Зубчатый ремень "проскакивает" на нижнем шкиве (на один зуб) и верхняя нить не вытягивает нижнюю нить. Появляются пропуски, а иногда и вовсе строчка не образуется.
2. Как регулировать натяжение зубчатого ремня

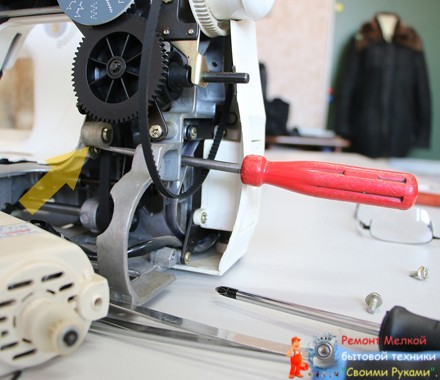

Натяжение швейного зубчатого ремня регулировать несложно. И снимать электродвигатель (как на фото) не требуется. Заведите плоскую отвертку как показано на фото и ослабьте крепежный винт. Выкручивать полностью его не нужно. После этого сместите натяжитель по направлению указанному стрелочкой. Проверните несколько раз маховик машинки, проверьте, не изменилось ли натяжение ремня. После этого затяните крепежный винт.
Что касается усилия натяжения ремня, то главное не перетянуть его. Поскольку туго натянутый ремень увеличивает нагрузку на сопряженные узлы, что приводит к их преждевременному износу. К тому же если "перетянуть" ремень, то заметно снизится скорость работы швейной мшаники, и появиться излишний шум. С другой стороны, слабо натянутый ремень увеличивает "шансы", что во время перегрузки он может проскочить на шкиве на один, два зубчика.
Отрегулируйте натяжение ремня так, что при нажатии на него пальцем чувствовалась небольшая слабина. Но в любом случае, прежде чем собирать корпус машинки проверьте ее работу.
3. Как выставить правильное положение зубчатого ремня
Если вам придется самостоятельно устанавливать швейный зубчатый ремень в правильное положение, то запаситесь терпением, поскольку процесс этот достаточно сложный и очень неудобный.
Вначале нужно полностью ослабить натяжение ремня и отвести в сторону натяжитель.
Затем нужно снять (сдвинуть) ремень со шкива. Есть только одно место, где это можно сделать относительно удобно - в районе верхнего шкива.
Сдвигайте ремешок со шкива руками, не используя инструменты, иначе можно повредить ремень. И где гарантия, что он в этом месте со временем не порвется?
Самое сложное конечно не в том чтобы снять ремень, а в том, чтобы одеть его обратно. Это очень сложно сделать, учитывая то, что оба вала должны в этот момент находиться в единственном правильном положении. То есть носик челнока должен подойти к игле и встать выше ушка иглы на 1,5-2,0 мм. Как это сделать решайте сами, но вероятно вдвоем такую операцию будет выполнить легче.
И еще, не забывайте, что на один цикл движения иглы приходится два оборота челнока. Поэтому если вы провернете челнок на один оборот, игла будет бить в основание челночного хода. Присмотритесь, в челночном ходе есть специальное углубление, оно не для красоты, а для свободного прохождения иглы.
Пожалуй, больше посоветовать нечего, разве что пожелать успеха.
