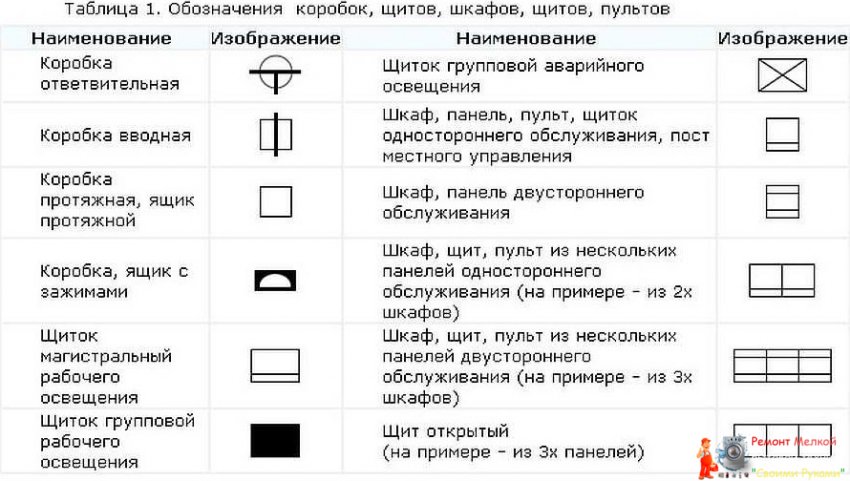

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах. 1 Нормативная база 2 Обозначение электрических элементов на схемах 2.1 Электрические щиты, шкафы, коробки 2.2 Элементная база для схем электропроводки 2.2.1 Изображение розеток 2.2.2 Отображение выключателей 2.3 Лампы и светильники 3 Радиоэлементы 4 Буквенные обозначения Нормативная база Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах: Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств. Обозначение электрических элементов на схемах Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные. Обозначение светодиода, стабилитрона, транзистора (разного типа) Электрические щиты, шкафы, коробки На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке. Обозначение электрических элементов на схемах: шкафы, щитки, пульты Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая») 1 Автоматический выключатель (автомат) 2 Рубильник (выключатель нагрузки) 3 Тепловое реле (защита от перегрева) 4 УЗО (устройство защитного отключения) 5 Дифференциальный автомат (дифавтомат) 6 Предохранитель 7 Выключатель (рубильник) с предохранителем 8 Автоматический выключатель со встроенным тепловым реле (для защиты двигателя) 9 Трансформатор тока 10 Трансформатор напряжения 11 Счетчик электроэнергии 12 Частотный преобразователь 13 Кнопка с автоматическим размыканием контактов после нажатия 14 Кнопка с размыканием контактов при повторном нажатии 15 Кнопка со специальным переключателем для отключения (стоп, например) Элементная база для схем электропроводки При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы. 1 Фазный проводник 2 Нейтраль (нулевой рабочий) N 3 Защитный проводник ("земля") PE 4 Объединенные защитный и нулевой проводники PEN 5 Линия электрической связи, шины 6 Шина (если ее необходимо выделить) 7 Отводы от шин (сделаны при помощи пайки) Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было. Пример схемы электропитания и графическое изображение проводов на ней Изображение розеток На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам. Обозначение розеток на чертежах Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д. Условные обозначения розеток в электрических схемах Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка. Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д. Обозначение трехфазной розетки на чертежах Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять. Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.). Отображение выключателей Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве. Условные графические обозначения выключателей на электрических схемах Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель. Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней. Лампы и светильники Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп. Изображение светильников на схемах и чертежах Радиоэлементы При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов. Условные обозначения радиоэлементов в чертежах Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55). 1 Выключатель, контролер, переключатель В 2 Электрогенератор Г 3 Диод Д 4 Выпрямитель Вп 5 Звуковая сигнализация (звонок, сирена) Зв 6 Кнопка Кн 7 Лампа накаливания Л 8 Электрический двигатель М 9 Предохранитель Пр 10 Контактор, магнитный пускатель К 11 Реле Р 12 Трансформатор (автотрансформатор) Тр 13 Штепсельный разъем Ш 14 Электромагнит Эм 15 Резистор R 16 Конденсатор С 17 Катушка индуктивности L 18 Кнопка управления Ку 19 Конечный выключатель Кв 20 Дроссель Др 21 Телефон Т 22 Микрофон Мк 23 Громкоговоритель Гр 24 Батарея (гальванический элемент) Б 25 Главный двигатель Дг 26 Двигатель насоса охлаждения До Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами. Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются: реле тока — РТ; мощности — РМ; напряжения — РН; времени — РВ; сопротивления — РС; указательное — РУ; промежуточное — РП; газовое — РГ; с выдержкой времени — РТВ. В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.
