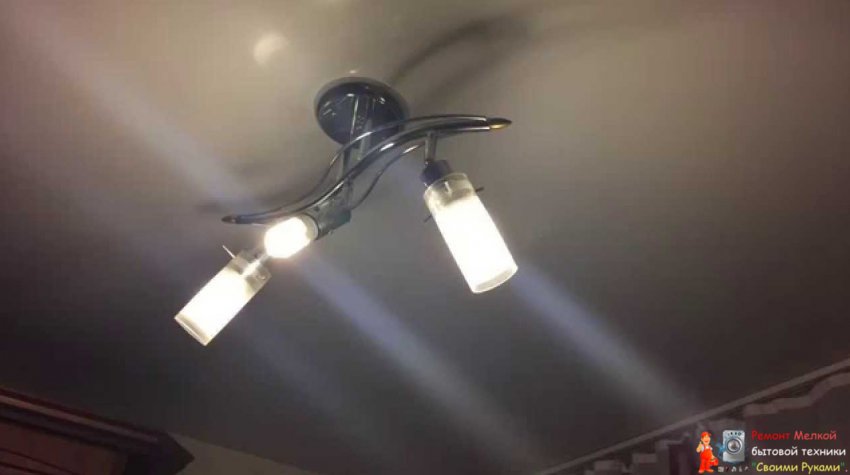

В некоторых случаях при выключенном свете моргает лампочка. Явление неприятное для глаз к тому же значительно сокращает срок службы ламп. Почему так происходит и как с этим бороться, поговорим дальше.
Содержание статьи
- 1 Причина №1 моргания светодиодных и энергосберегающих ламп
- 2 Устраняем проблему №1
- 3 Причина №2 и ее устранение
- 4 Причина №3: почему моргает лампочка если все подключено правильно
Причина №1 моргания светодиодных и энергосберегающих ламп
Если у вас стоят выключатели со светодиодной или неоновой подсветкой, при установке эконом-ламп (их еще называют энергосберегающими или компактными люминесцентными) при выключенном свете они начинают моргать. Та же ситуация наблюдается с некоторыми (дешевыми китайскими) светодиодными лампами. Происходит их кратковременное включение — на доли секунд — и мгновенное выключение. Повторяется это довольно часто — каждые пару-тройку секунд.
Причина проста. Моргает светодиодная LED или люминесцентная лампочка при выключенном свете из-за наличия цепи питания светодиода подсветки и особенностей устройства этих ламп. В отличие от ламп накаливания, энергосберегающие и светодиодные лампы работают от постоянного тока 12 В. Но подключаются они в сеть 220 В, а преобразование происходит в цоколе лампы, где установлен диодный мост и конденсатор — схема, преобразующая 220 В переменного тока в 12 В постоянного.
![Почему мигает энергосберегающая лампа при выключенном свете - «Электрика»](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-1.jpg)
Цепь питания подсветки выключателя создает условия для заряда конденсатора лампы
Когда вы переводите выключатель в состояние «выключено», все равно есть цепь питания светодиода/неоновой лампы, из-за чего они и светятся. По этой цепи текут микротоки — для подсветки больше не нужно. Они малы, но их достаточно для того, чтобы конденсатор в лампе накопил заряд, достаточный для старта лампы (который установлен в цоколе лампы). В результате лампа загорается. Но, так как заряд все-таки слишком мал и нормальной подпитки его нет, лампа быстро тухнет. Вот и получается моргание.
Иногда — при некоторых выключателях — лампы не мигают, а горят вполнакала. Это происходит потому, что сопротивление, которое стоит в цепи питания подсветки, мало. В результате тока хватает на поддержание небольшого заряда конденсатора. Потому и получается, что лампы горят при выключенном свете. Чаще этим страдают ЛЕД лампы (светодиодные). Методы борьбы с этим явлением такие же, как и с морганием.
Положение когда моргает лампочка при выключенном свете не только неприятно для глаз. Есть еще одно следствие: каждая лампа рассчитана на какое-то количество включений-выключений. При моргании за доли секунды происходит этот цикл. В минуту их может быть 10 и больше. Понятное дело, что очень скоро лампа выйдет из строя. Так что бороться с тем, что при выключенном свете моргает лампочка, необходимо сразу после обнаружения.
Устраняем проблему №1
После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:
- Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
- Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
- Завернуть токи в цепь с меньшим сопротивлением.
- Заменить выключатель на модель без подсветки или поставить другие лампы.
Почему моргает светодиодная лампочка при выключенном свете
Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.
Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.
Убираем подсветку
В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-3.jpg)
Разбираем выключатель чтобы добраться до крышки
Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-4.jpg)
На обратной стороне крышки установлена маленькая плата подсветки
Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.
Оставляем подсветку, меняя параметры цепи питания
Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-5.jpg)
Подсветка на выключателе может быть собрана так
В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:
- не менее 220 кОм, если подсветка с неоновой лампой;
- не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).
Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-6.jpg)
Схема усовершенствованной подсветки
Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-7.jpg)
Убираем моргание ламп при выключенном свете
В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…
Создаем параллельно лампе цепь с меньшим сопротивлением
Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.
Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-8.jpg)
Тщательно изолируем все участки без изоляции
Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике. Важно только чтобы он подключался параллельно лампе.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-9.jpg)
Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы
На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.
Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.
Причина №2 и ее устранение
Если выключатель у вас стоит без подсветки, а светодиодная или эконом-лампа мигает при выключенном свете, значит есть ошибка в подключении. Скорее всего, на выключателе разрывается не фаза, как должно быть, а ноль. Кроме того, что это очень опасно, приводит вот к такому явлению — миганию некоторых ламп.
![](/uploads/posts/2021-03/pochemu-migaet-jenergosberegajuschaja-lampa-pri-vykljuchennom-svete-jelektrika-10.jpg)
При правильном подключении выключателя, клавишей разрывается фаза
Устраняется это исправлением ошибки — надо проверить, на каком из проводов находится фаза и правильно подключить выключатель. Если на этой линии все выключатели подключены неправильно, можно перекинуть провода в щитке. Если только часть — придется делать это на каждом неправильно подключенном выключателе.
Причина №3: почему моргает лампочка если все подключено правильно
Иногда и выключатель без подсветки, и на него заходит фаза, а все равно моргает лампочка при выключенном свете. Тогда причина в плохом состоянии проводки. Может быть дело в контакте, а может — в проблемах с изоляцией. Если контакты можно подтянуть, заварить, перезаделать, то проблемы с изоляцией решаются только полной заменой проводки.
Один момент: проблемы с изоляцией — это значит большой ток утечки. Если стоит у вас на линии УЗО (устройство защитного отключения), оно будет часто отключать линию. Если УЗО нет и проводка старая, вы это никак не определите. Вернее, определить можно, с использованием омметра и привлечения специалистов. При значительных повреждениях можно убедиться в наличии этой проблемы при помощи мультиметра и прозвонки проводов «на землю». Ну, и моргает лампочка — это частное проявление того, что изоляция повреждена и есть значительные токи утечки.
