Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.

Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

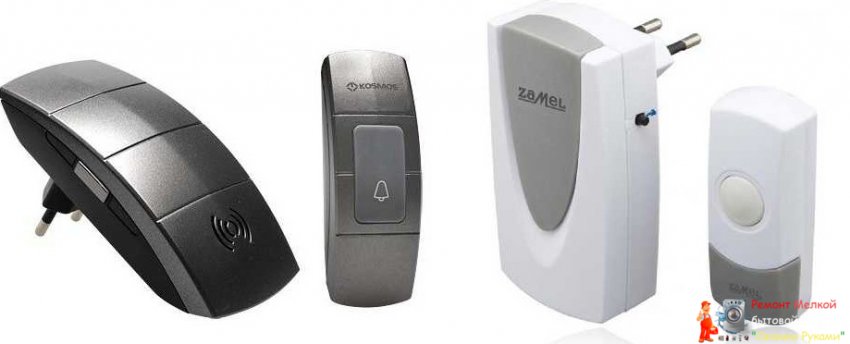

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

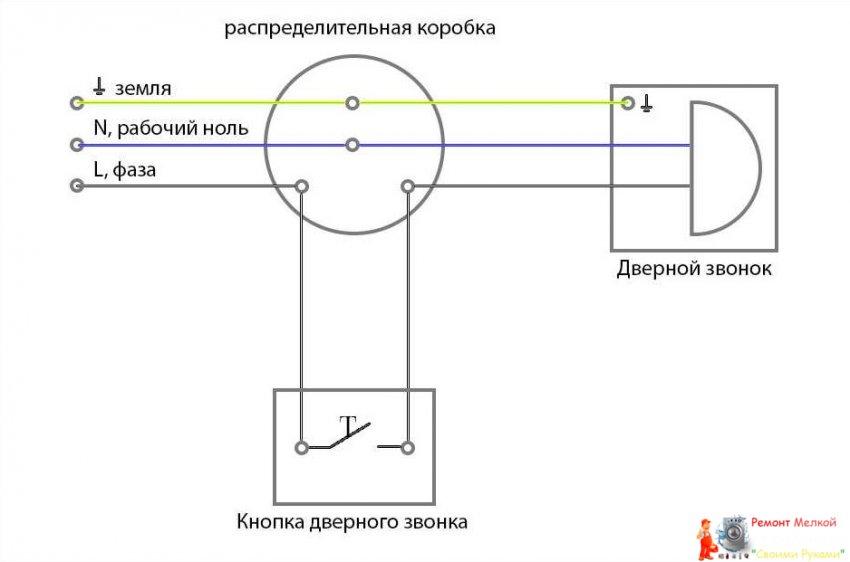

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

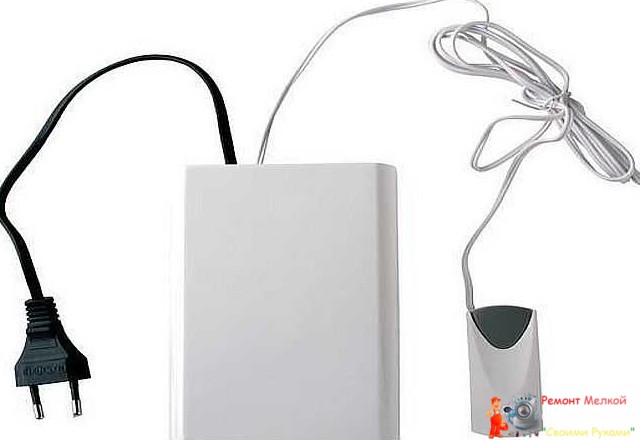

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

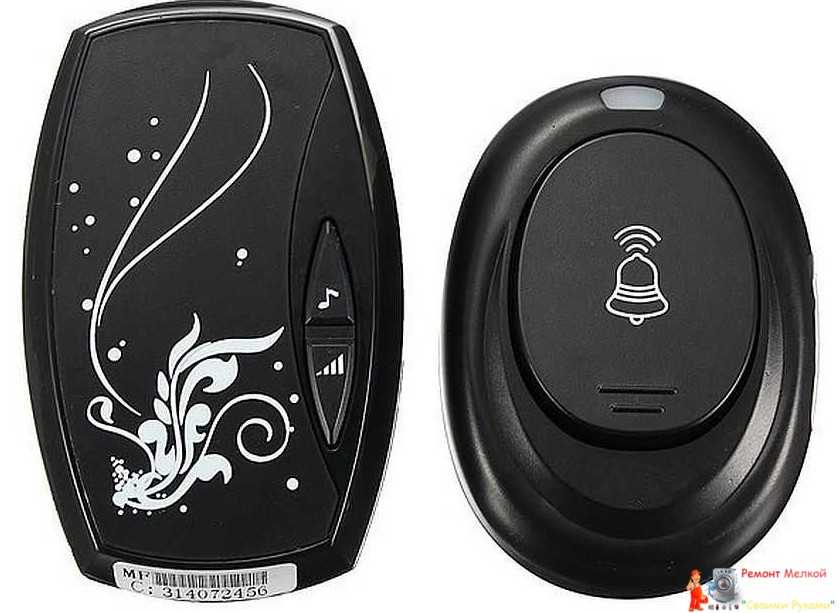

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

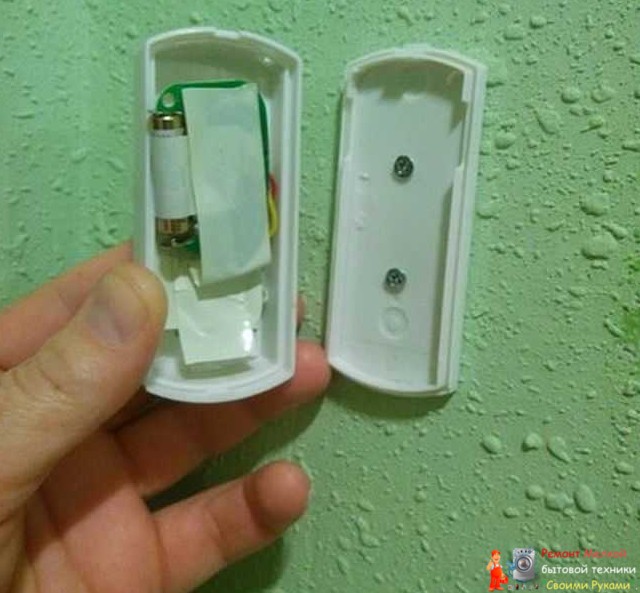

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.

Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
- Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
- В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

  Зимой важно обеспечить электропитание
- Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией. Там они не боятся морозов, есть разных номиналов.

Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

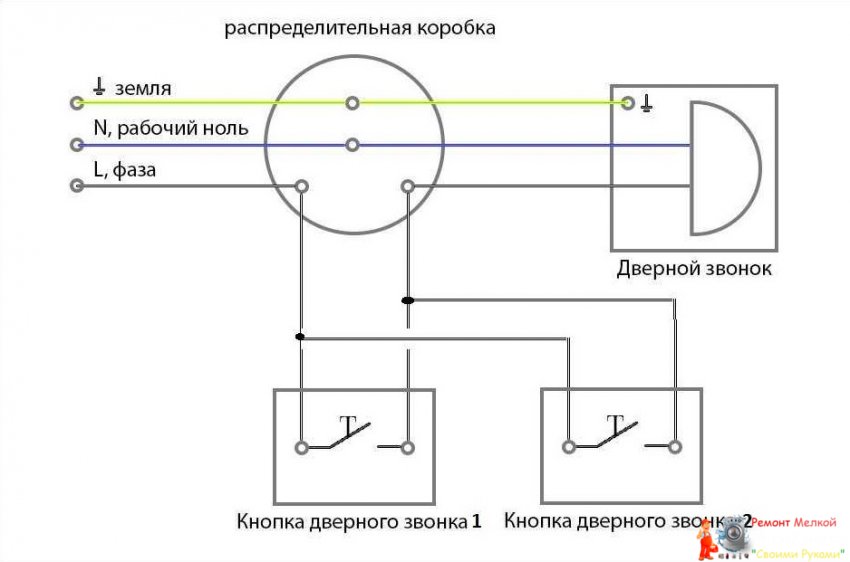

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

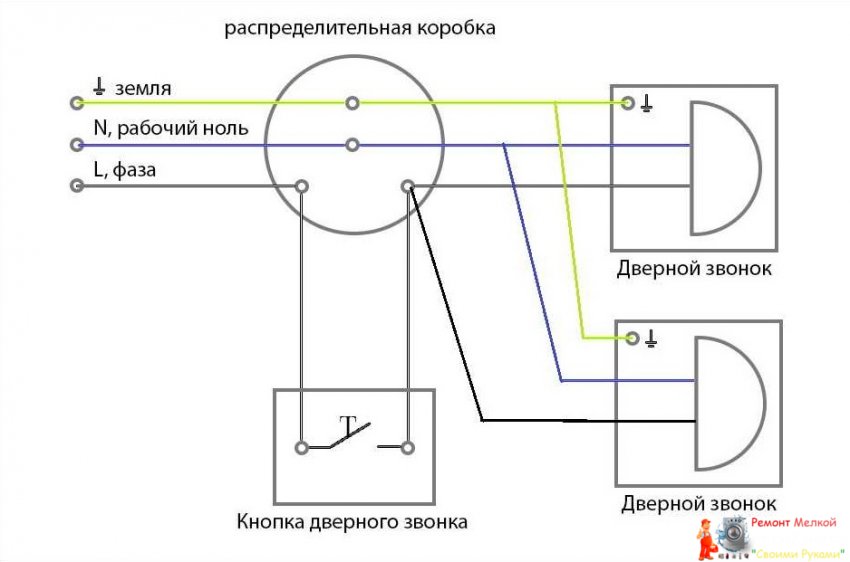

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.
