Разберемся, как грамотно рассчитать сечение кабеля, какие факторы нужно учитывать при этом, а также на что нужно обращать внимание согласно правилам устройства электроустановок (ПУЭ).

Первое, что нужно понять: сечение и диаметр жилы провода — не одно и то же. Если перепутаете, проблем не оберетесь.

• Диаметр — это просто «ширина» всего провода, измеряемая в миллиметрах (например, 1,8 мм, 2,3 мм и т. д.).


• Сечение — это площадь поперечного сечения проводника, которая выражается в квадратных миллиметрах (мм²). Именно это значение определяет, какой ток может безопасно проходить через провод.

Учтите, что именно сечение указывается в маркировке проводов — например, ВВГнг-LS 3×2,5 (три жилы по 2,5 мм² каждая). Разумеется, оно напрямую связано с диаметром. Сечение можно вычислить по формуле S = π × d²/4. То есть у проводника с жилой 2 мм в диаметре сечение будет 3,14 мм².

Увы, многие путают эти величины и пытаются предъявлять претензии продавцам проводов — вроде «купил провод 3х2,5, а диаметр жилы явно меньше 2,5». Хотя так и должно быть.

Какие марки кабеля использовать для домашней проводки

Существует огромное количество типов кабелей. Они отличаются как материалом, из которого изготовлены, так и другими характеристиками. Например, типом оболочки, количеством жил, типом жил, наличием слоя влагозащиты, тросом для защиты от растяжений и еще много чем.

Но основная характеристика — это тип материала, из которого производятся сами токопроводящие жилы. Для бытовых сетей в основном применяются медные провода, хотя бывают и алюминиевые. Других материалов при производстве электрических проводников не используют.

Медные жилы долговечнее, надежнее и выдерживают большие токи при том же сечении. Алюминий сегодня используется редко, в основном для магистральных линий или в старых домах. Он склонен к окислениями, а также греется и гниет в соединениях с медью.

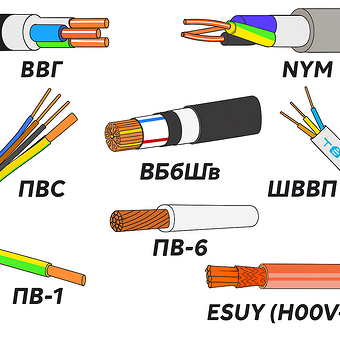

Наиболее распространенные марки проводов для домашних работ:

• ВВГнг-LS — универсальный силовой кабель, который не поддерживает горение, с пониженным дымовыделением. Подходит для электрификации квартир и домов.


• NYM — импортный аналог с дополнительной изоляцией между жилами. Удобен при монтаже, особенно в штукатурке.


• ПВС — гибкий многожильный кабель, применяют для подключения бытовой техники, удлинителей, электроприборов.


• ШВВП — шнур для легких нагрузок (освещение, мелкая техника).

Для стационарной разводки в стенах лучше использовать ВВГнг-LS, для гибких соединений — ПВС, а для прокладки в щитке — ВВГнг(А)-LS. Это тот же ВВГнг-LS, но с большей устойчивостью к возгоранию, что важно при укладке кабеля пучками.

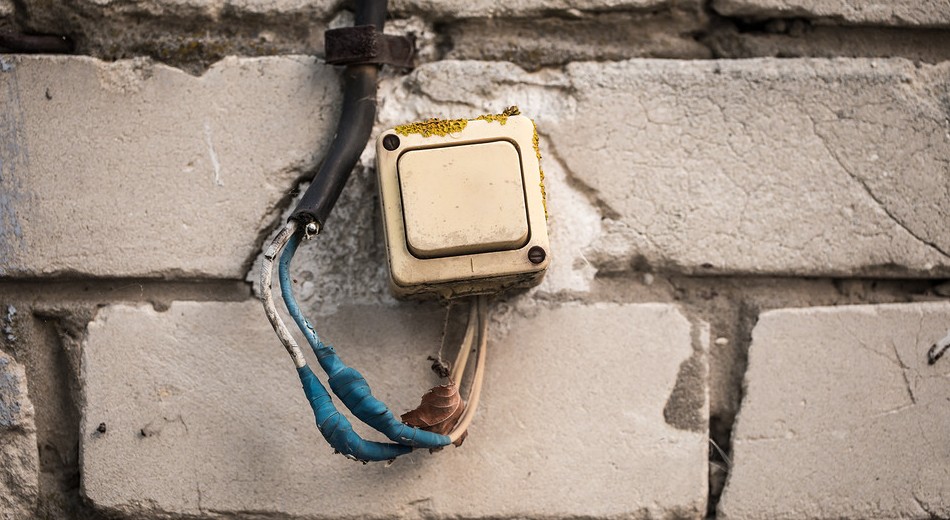

Влияет ли способ прокладки — открытая или скрытая проводка

В частных домах и квартирах стандарты безопасности подразумевают несколько способов укладки проводов. Владелец может прокинуть кабель как внешним способом, так и спрятать его в стенах. В первом случае придется вести провод открыто или в кабель-канале, а во втором — делать штробы, укладывать в них кабели, затем штукатурить поверх.

Так вот, способ прокладки кабеля влияет на то, какой кабель нужно покупать, а также какого сечения он должен быть. Ключевая разница в теплоотводе: при скрытой прокладке (в штукатурке, гофре, трубе) провод хуже охлаждается, и допустимый ток уменьшается. А при открытом монтаже тепло отходит легче, значит кабель выдержит большую нагрузку без перегрева и оплавлений.

Согласно ПУЭ при скрытой укладке нужно брать кабель с запасом 15–20% по сечению. Например, для медного провода 2,5 мм²:

• открытая проводка держит до 27 А,


• скрытая — до 21 А.

Это не рабочие, а критические значения. Если вы монтируете проводку в стене, берите сечение на ступень выше, то есть, с запасом. Тут экономить нельзя, тем более что вы не экономите, а подвергаете себя и окружающих опасности.

Формула расчета сечения кабеля

Расчет ведут по двум формулам: сначала определяют ток нагрузки, затем по нему подбирают сечение. Чтобы узнать ток нагрузки, нужно сложить мощность всех подключенных к сети приборов, перевести цифру в ватты, затем поделить на 220 В (напряжение сети).

Пусть суммарная мощность потребителей в комнате — 4,5 кВт. Тогда:

То есть, нам необходимо купить провод, который выдержит такую нагрузку, причем не пиково, а в течение длительного времени. Рассчитать сечение кабеля под наши задачи можно по следующей формуле:

Где S — сечение, I — сила тока, а J — допустимая плотность тока. Последняя величина фиксирована для меди и алюминия: 6–10 А/мм² для меди и 4–5 А/мм² для алюминия.

Значит, для скрытой проводки принимаем J = 6 А/мм² с запасом и получаем:

Ближайшее стандартное значение — 4 мм². Значит, вам подойдет кабель ВВГнг-LS 3×4 мм².

Мощность нагрузки, кВт	Ток, А	Сечение, мм²	Применение
до 2,2	до 10	1,5	Освещение
до 3,5	до 16	2,5	Розетки
до 5,5	до 25	4	Кухня, кондиционер
до 7,0	до 32	6	Мощная электроплита
до 10	до 45	10	Ввод в квартиру или дом

Обратите внимание, что по ПУЭ кабели выдерживают нагрузку выше, чем указано у нас в таблице. Но мы привели значения с запасом, руководствуясь собственным опытом в теме монтажа электрокоммуникаций.

Дополнительные факторы при выборе сечения

• Длина линии. На расстояниях кабель проводит ток хуже. Так что при длине свыше 20–25 м увеличивайте сечение на 10–15 %, чтобы снизить падение напряжения.


• Материал жилы. Медные провода имеют меньшее сопротивление, поэтому и нагреваются меньше.


• Температурный режим. При высокой температуре окружающей среды допустимая нагрузка снижается.


• Запас по току. Рекомендуется выбирать сечение с запасом 15–20 %. Тогда кабель будет служить дольше и не перегреваться даже при пиковых нагрузках.

Правильный выбор сечения кабеля — это баланс между безопасностью, экономией и долговечностью.

Не ориентируйтесь «на глаз» или «как у соседа», а опирайтесь только на расчеты и нормы. Тогда ваша электропроводка будет надежной, не будет греться и прослужит десятилетия.
